Me7.5 pinout

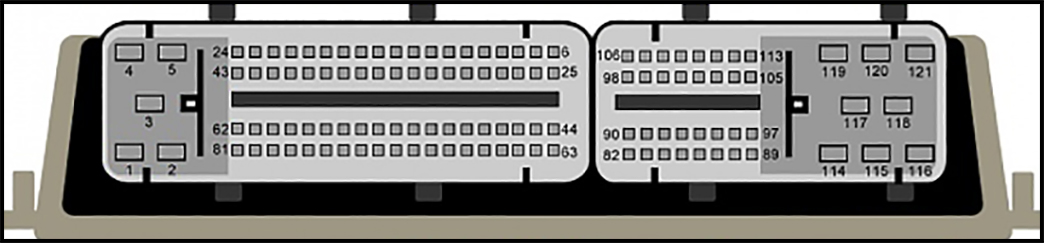

Vue calculateur:
Calculateur






Correspondance des broches du calculateur (AMK,ARY,AUQ,ARX,AUM)

Numéro de broche Vers Couleur Note
1 Masse Violet/Vert 31
2 Masse Violet/Vert 31
3 + après contact Noir +15
4 * * *
5 Sonde lambda banc 1 Marron/Vert Z19 / Chauffage de la sonde
6 * * *
7 * * *
8 * * *
9 Valve d'injection d'air secondaire Marron/Jaune N112
10 * * *
11 * * *
12 * * *
13 * * *
14 * * *
15 * * *
16 * * *
17 * * *
18 * * *
19 * * *
20 * * *
21 Relais d'alimentation + après contact Motronic Violet Pilotage du relais
22 Pompe à vide des freins Bleu/Vert V192 / Seulement sur boite automatique
23 * * *
24 * * *
25 * * *
26 * * *
27 Débimètre Vert G70
28 Borne DF alternateur Bleu/Violet *
29 Débimètre Noir G70
30 * * *
31 * * *
32 * * *
33 Capteur d'angle 1 de position de pédale d'accélérateur Gris/Bleu G79
34 Capteur d'angle 1 de position de pédale d'accélérateur Marron/Blanc G79
35 Capteur d'angle 2 de position de pédale d'accélérateur Blanc/Bleu G185
36 Capteur d'angle 2 de position de pédale d'accélérateur Gris/Rouge G185
37 Faisceau de tableau de bord Vert/Marron Signal de régime moteur
38 Commutateur de régulateur de vitesse Noir/Blanc E45
39 Capteur de pédale d'embrayage Blanc/Rouge F36
40 Climatisation Bleu/Rouge *
41 Climatisation Vert/Gris *
42 * * *
43 K-line Gris/Blanc *
44 * * *
45 * * *
46 * * *
47 Témoin de défaut moteur Violet/Jaune *
48 Témoin EPC Blanc/Rouge *
49 Capteur de pression de direction assistée Blanc/Violet F88 / Pas sur moteur AUM
50 Alimentation Capteur de pression de direction assistée (et température des gazs d'échappement AMK seulement ) Blanc/Gris F88 (Pas sur AUM)/ G235 (AMK seulement)
51 Sonde lambda banc 1 Gris/Blanc G39
52 Sonde lambda banc 1 Vert/Rouge G39
53 Débimètre Rouge/Violet *
54 Faisceau de tableau de bord Bleu/Blanc Signal de vitesse
55 Capteur pédale de frein Blanc/Jaune F
56 Capteur pédale de frein Noir/Rouge F
57 Commutateur de régulateur de vitesse Rouge/Jaune E45
58 Can-Bus Orange/Marron Low
59 * * *
60 Can-Bus Orange/Noir High
61 Capteur de température des gaz d'échappement Gris/Violet G235 (AMK seulement)
62 Alilmentation Motronic Rouge/Vert +30
63 Sonde lambda banc 2 Gris/Jaune Z29 / Chauffage de la sonde / catalyseur
64 Solenoïd de filtre à charbon actif Violet/Rouge N80
65 Relais de pompe à essence Violet/Blanc *
66 Piulotage relais de pompe à air secondaire Gris/Marron J299
67 Signal capteur de collision Vert/Violet Relié au calculateur d'air bag
68 Sonde lambda banc 2 Gris/Blanc G130 / Catalyseur
69 Sonde lambda banc 2 Gris/rouge G130 / Catalyseur
70 Sonde lambda banc 1 Vert G39
71 Sonde lambda banc 1 Noir G39
72 Capteur d'angle 1 de position de pédale d'accélérateur Vert/Blanc G79
73 Capteur d'angle 2 de position de pédale d'accélérateur Jaune/Vert G185
74 * * *
75 Commutateur de régulateur de vitesse Bleu/Gris E45
76 Commutateur de régulateur de vitesse Blanc E45
77 * * *
78 * * *
79 * * *
80 * * *
81 * * *
82 Capteur PMH Blanc G28
83 Alimentation capteurs d'angle du papillon d'admission (J338) Violet/Blanc G187 / G188
84 Signal capteur d'angle 1 du papillon d'admission (J338) Violet/Jaune *
85 Capteur de température d'air d'admission Bleu/Vert G42
86 Capteur arbre à cames Violet/Jaune G40
87 * * *
88 Injecteur cylindre 4 Violet/bleu N33
89 Injecteur cylindre 2 Violet/Vert N31
90 Capteur PMH Marron G28
91 Masse capteurs d'angle du papillon d'admission (J338) Blanc G187 / G188
92 Signal du capteur d'angle 2 du papillon d'admission (J338) Violet G188
93 Capteur de température de liquide de refroidissement Bleu G62
94 Bobine allumage cylindre 4 Noir/Violet N163
95 Bobine allumage cylindre 2 Noir/jaune N128
96 Injecteur cylindre 1 Violet N30
97 Injecteur cylindre 3 Violet/Rouge N32
98 Alimentation capteurs arbre à cames et pression de suralimentation Violet/Vert G40 / G31
99 Alimentation capteurs de cliquetis Bleu vers Bleu (G61) et Jaune (G66) G61 / G66
100 * * *
101 Capteur de pression de suralimentation Violet/Gris G31
102 Bobine allumage cylindre 1 Noir/Bleu N
103 Bobine allumage cylindre 3 Noir/Marron N158
104 Controle de la prerssion de turbo Vert/Marron N75
105 Contrôle de la dump valve Violet/Vert N249
106 Capteur de cliquetis 1 Vert G61
107 Capteur de cliquetis 2 Vert G66
108 Masse capteurs Marron/Bleu G62/G61/G66/G28/G42/G40/G31
109 * * *
110 * * *
111 * * *
112 * * *
113 * * *
114 * * *
115 Arbre à cames variable (VVT) Vert/Blanc N205 / Véhicules avec VVT seulement
116 * * *
117 Moteur de papillon d'admission (J338) Blanc G186 / +
118 Moteur de papillon d'admission (J338) Violet/Noir G186 / -
119 * * *
120 * * *
121 Alimentation des bobines d'allumage (Puissance) Noir/Violet N / N128 / N158 / N163 / Alimenté via le relais J271 (Relais Motronic)
