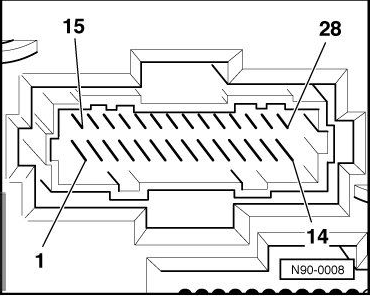

Broche compteur |
Function |
Broche boitier fusible |
Couleur (Golf 2) |
Couleur (Corrado) |
Couleur (Golf 3) |
Couleur (Passat) |
Couleur (T3) |
T28/01 |
Masse capteur de température éxterieure |
U1/07 |
Bleu/Blanc |
Bleu/Blanc or Noir/Blanc |
Blanc |
Blanc |
- |
T28/02 |
Témoin de niveau de liquide de refroidissement (1990+ seulement) |
U2/05 |
Violet (1989) or Rouge/Blanc |
Rouge/Blanc |
Blanc |
Blanc |
Blanc |
T28/03 |
Masse |
U1/10 |
Marron |
Marron |
Blanc |
Blanc |
Blanc |
T28/04 |
Bouton MFA- Reset |
U2/14 |
Gris |
Gris |
Blanc |
Blanc |
- |
T28/05 |
Masse bouton MFA, Masse des capteurs |
U2/13 |
Marron/Blanc |
Marron/Blanc |
Blanc |
Blanc |
Blanc |
T28/06 |
Bouton MFA - Function |
U2/08 |
Vert/Blanc |
Vert/Blanc |
Blanc |
Blanc |
- |
T28/07 |
Sortie du capteur de vitesse |
U2/02 |
Violet |
Violet |
Blanc |
Blanc |
Blanc |
T28/08 |
Signal pression d'huile (Haute pression) |
U1/03 |
Jaune |
Jaune |
Blanc |
Blanc |
Blanc |
T28/09 |
Signal pression d'huile (Basse pression) |
U1/05 |
Rouge/Blanc |
Rouge/Blanc |
Blanc |
Blanc |
Blanc |
T28/10 |
Tachymètre |
U1/06 |
Vert |
Vert |
Blanc |
Blanc |
Blanc |
T28/11 |
MFA/+ permanent montre |
U2/11 |
Rouge |
Rouge |
Blanc |
Blanc |
Blanc |
T28/12 |
Eclairage compteur |
U1/14 |
Gris |
Gris |
Blanc |
Blanc |
Blanc |
T28/13 |
+ après contact |
U2/01 |
- |
Noir (1991-1995) |
Blanc |
Blanc (1991-1995) |
Blanc |
T28/13 |
+ après contact, Fusible 16 |
U1/04 |
Noir |
Noir (1990) |
- |
Noir (1990) |
- |
T28/14 |
Témoin d'anti brouillard arrière |
U1/13 |
- |
- |
- |
- |
Blanc |
T28/14 |
Indicateur de coffre ouvert (US) |
(Connecteur individuel) |
- |
- |
- |
Marron/Blanc |
- |
T28/14 |
Témoin d'usure des plaquettes |
(Connecteur individuel) |
- |
- |
Blanc |
- |
- |
T28/15 |
Bouton MFA - Mode |
U2/04 |
Noir |
Noir |
Blanc |
Blanc |
- |
T28/16 |
Témoin batterie |
U2/12 |
Bleu |
Bleu |
Blanc |
Blanc |
Blanc |
T28/17 |
Température d'huile |
U1/01 |
Noir/Blanc |
Noir/Blanc or Violet |
- |
- |
- |
T28/18 |
Témoin de ceinture (US) |
U2/03 |
- |
Jaune |
- |
Blanc |
Blanc |
T28/18 |
Témoin de frein à main |
U2/10 |
- |
- |
Blanc |
- |
- |
T28/19 |
Capteur de température éxterieure |
U1/02 |
Violet |
Violet or Bleu/Blanc |
Blanc |
Blanc |
- |
T28/20 |
Témoin de préchauffage (Diesel) |
U1/08 |
Vert/Blanc |
- |
- |
Blanc |
Blanc |
T28/20 |
Témoin défaut moteur (Golf 3) |
U1/09 |
- |
- |
Blanc |
- |
- |
T28/20 |
Témoin d'indication de défaut (Autres) |
U1/08 |
- |
- |
- |
Blanc |
Blanc |
T28/21 |
Niveau de carburant |
U1/12 |
Bleu |
Bleu |
Blanc |
Blanc |
Blanc |
T28/22 |
Clignotant gauche |
(Connecteur individuel) |
- |
Marron/Blanc (1991-1995) |
Blanc |
Noir/Blanc (1991-1997) |
Marron/Blanc |
T28/23 |
Capteur de température de liquide de refroidissement |
U2/09 |
Jaune/Rouge |
Jaune/Rouge |
Blanc |
Blanc |
Blanc |
T28/24 |
Clignotant droit |
(Connecteur individuel) |
- |
Vert (1991-1995) |
Noir/Vert |
Noir/Vert (1991-1997) |
Vert |
T28/24 |
Témoin des clignotants |
U2/06 |
Vert |
Vert (1990 only) |
- |
Vert (1990 only) |
- |
T28/25 |
Témoin pleins phares |
U2/07 |
Bleu/Blanc |
Bleu/Blanc |
Blanc |
Blanc |
Blanc |
T28/26 |
Signal consommation carburant pour le MFA |
(Connecteur individuel) |
- |
Blanc |
Violet/Blanc |
Violet/Blanc |
- |
T28/27 |
Capteur de vitesse |
U1/11 |
- |
Blanc |
Blanc |
Blanc |
Blanc |
T28/28 |
Affichage du rapport (Boite automatique US) |
(Connecteur individuel) |
- |
Rouge |
Blanc |
Rouge/Blanc |
Rouge/Blanc |
T28B/01 |
Témoin airbag |
- |
- |
- |
- |
- |
- |
T28B/02 |
- |
- |
- |
- |
- |
- |
- |
T28B/03 |
Témoin de ceinture (US) |
U2/03 |
- |
- |
Blanc |
- |
- |
T28B/04 |
- |
- |
- |
- |
- |
- |
- |
T28B/05 |
- |
- |
- |
- |
- |
- |
- |
T28B/06 |
Témoin de coffre ouvert (US) |
(Connecteur individuel) |
- |
- |
Blanc |
- |
- |
T28B/07 |
- |
- |
- |
- |
- |
- |
- |
T28B/08 |
- |
- |
- |
- |
- |
- |
- |
T28B/09 |
- |
- |
- |
- |
- |
- |
- |
T28B/10 |
- |
- |
- |
- |
- |
- |
- |
T28B/11 |
- |
- |
- |
- |
- |
- |
- |
T28B/12 |
- |
- |
- |
- |
- |
- |
- |
T28B/13 |
- |
- |
- |
- |
- |
- |
- |
T28B/14 |
- |
- |
- |
- |
- |
- |
- |
T28B/15 |
- |
- |
- |
- |
- |
- |
- |
T28B/16 |
- |
- |
- |
- |
- |
- |
- |
T28B/17 |
- |
- |
- |
- |
- |
- |
- |
T28B/18 |
- |
- |
- |
- |
- |
- |
- |
T28B/19 |
- |
- |
- |
- |
- |
- |
- |
T28B/20 |
- |
- |
- |
- |
- |
- |
- |
T28B/21 |
- |
- |
- |
- |
- |
- |
- |
T28B/22 |
- |
- |
- |
- |
- |
- |
- |
T28B/23 |
- |
- |
- |
- |
- |
- |
- |
T28B/24 |
- |
- |
- |
- |
- |
- |
- |
T28B/25 |
- |
- |
- |
- |
- |
- |
- |
T28B/26 |
Témoin défaut moteur (TDI) |
U1/09 |
- |
- |
- |
Blanc |
- |
T28B/27 |
- |
- |
- |
- |
- |
- |
- |
T28B/28 |
- |
- |
- |
- |
- |
- |
- |
