Compteur de la centrale électrique 1Couvre les Golf, caddy, les Jetta et les passat 85 à 90, les Scirocco de 82 à 88 etc...
|

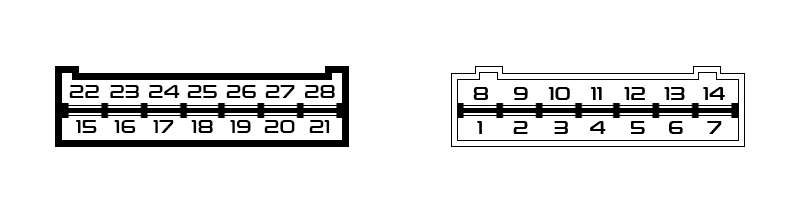

| Pin, Golf/GTI | Pin (Jetta, passat) | Fonction | 1985-1989 Golf, GTI | 1985-1989 Jetta GLI |
| T7 | Connecteur I (Blanc), Coté I | |||
| 1 | T7/1 | Témoin Plein Phares | Blanc | Bleu/Blanc |
| 2 | T7/2 | Capteur de Température Éxterieure - Signal | Noir | Blanc/Rouge |
| 3 | T7/3 | Bouton MFA- Mode | Gris/Jaune | Blanc |
| 4 | T7/4 | Capteur de Température Éxterieure - Masse | Marron | Marron (1985 Seulement) |
| 5 | T7/5 | Jauge de Carburant | Violet/Noir | Violet/Noir |
| 6 | T7/6 | Éclairage Tableau de Bord | Gris/Bleu | Gris/Bleu |
| 7 | T7/7 | Clignotant | Vert/Noir | Bleu/Rouge |
| T7b | Connecteur I (Blanc), Coté II | |||
| 8 | T7b/1 | Signal de Rapport vers Électrovanne (GTI) (1985-1987 Seulement) | Violet/Noir | - |
| 9 | T7b/2 | Capteur de Température d'Huile | Vert/Noir | Vert/Noir |
| 10 | T7b/3 | + Permanent pour l'Horloge/MFA | Rouge/Blanc | Rouge |
| 11 | T7b/4 | Tachymètre | Vert/Bleu | Rouge/Noir |
| 12 | T7b/5 | Masse | Marron | Marron/Blanc |
| 13 | T7b/6 | Capteur de Température de Liquide de Refroidissement | Bleu/Jaune | Jaune/Rouge |
| 14 | T7b/7 | Upshift Light (1985-1987 Seulement) | Bleu/Blanc | Bleu/Jaune |
| T7c | Connecteur II (Noir), Coté I | |||
| 15 | T7c/1 | Bouton MFA- Reset | Gris/Rouge | Rouge/Blanc |
| 16 | T7c/2 | Capteur de Vitesses | Bleu/Blanc | - |
| 17 | T7c/3 | Starter (LED Tout en bas à Gauche) | - | - |
| 18 | T7c/4 | Signal Pression d'Huile (Basse) | Bleu/Noir | Bleu/Noir |
| 19 | T7c/5 | Frein à Main (Polo) (LED en bas à droite) | - | - |
| 20 | T7c/6 | LED (LED - Deuxième en bas à gauche) | - | - |
| 21 | T7c/7 | + Après Contact | Jaune/Rouge | Noir |
| T7a | Connecteur II (Noir), Coté II | |||
| 22 | T7a/1 | MFA SP. | - | - |
| 23 | T7a/2 | Bouton MFA- Function | Vert/Noir | Noir/Blanc |
| 24 | T7a/3 | Lambda/Préchauffage/Cata - Témoin | Marron/Noir | Bleu/Vert |
| 25 | T7a/4 | Signal Pression d'Huile (Haute) | Gris/Blanc | Jaune |
| 26 | T7a/5 | Témoin de Batterie | Bleu | Bleu |
| 27 | T7a/6 | LED (LED en bas deuxième en partant de la droite) | - | - |
| 28 | T7a/7 | Témoin de Ceinture (LED au milieu en bas) | - | - |
