COSSES FAISCEAU ME7.5 |

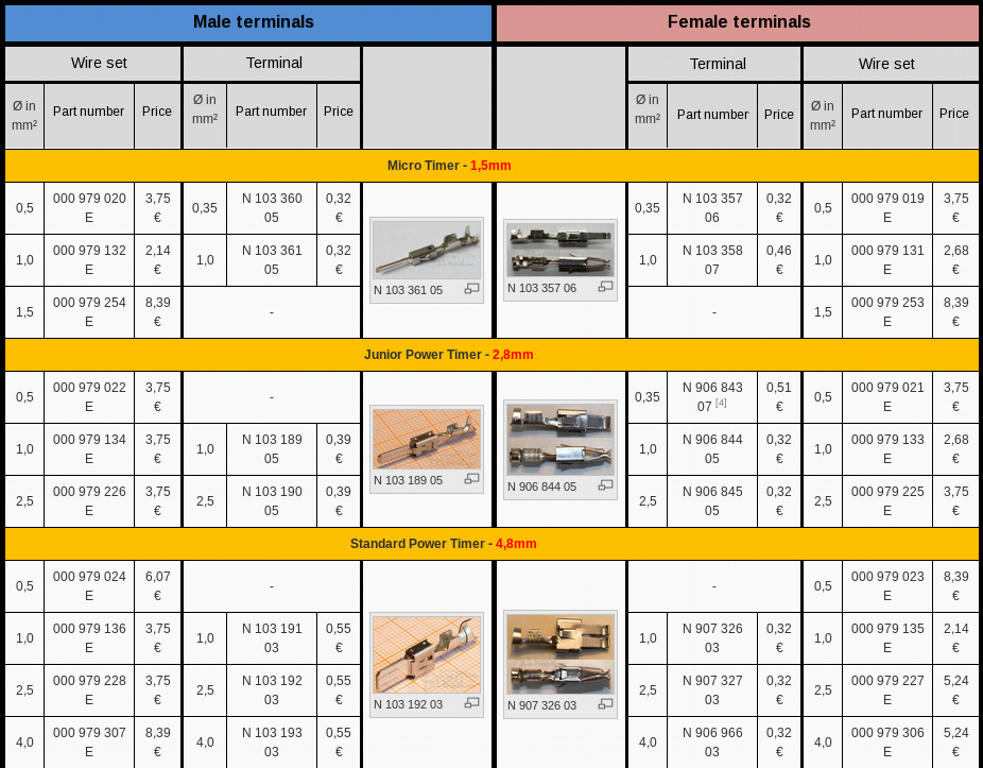

Cosses 1.5mm (Micro Timer):

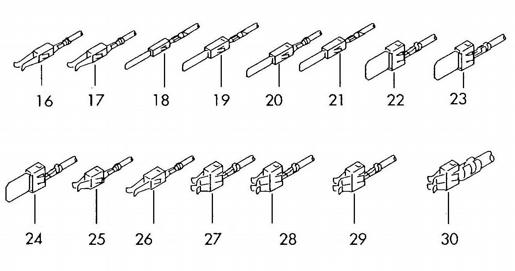

16 - N 10335706 - contact plat 1.5mm pour fil 0.35-0.5mm² (female) -> TYCO p/n, plaqué étain: 969019-2; TYCO p/n, plaqué or: 969019-3
17 - N 10335807 - contact plat 1.5mm pour fil 0.5-1.0mm² (female) -> TYCO p/n, plaqué étain: 964275-2; TYCO p/n, plaqué or: 964275-3
18 - N 10336005 - contact plat 1.5mm avec patte de retenue pour fil 0.35-0.5mm² (male) -> TYCO p/n, plaqué étain: 969029-2; TYCO p/n, plaqué or: 969029-3
19 - N 10336105 - contact plat 1.5mm avec patte de retenue pour fil 0.5-1.0mm² (male) -> TYCO p/n, plaqué étain: 964270-2; TYCO p/n, plaqué or: 964270-3
Cosses 2.8mm (Junior Power Timer):
** - VW P/N N/A - contact plat 2.8mm avec patte de retenue pour fil 0.35-0.5mm² (male) -> TYCO p/n, plaqué étain: 2-964297-1; TYCO p/n, plaqué or: 1-964297-3
20 - N 10318905 - contact plat 2.8mm avec patte de retenue pour fil 0.5-1.0mm² (male) -> TYCO p/n, plaqué étain: 2-964299-1; TYCO p/n, plaqué or: 1-964299-3
21 - N 10319005 - contact plat 2.8mm avec patte de retenue pour fil 1.5-2.5mm² (male) -> TYCO p/n, plaqué étain: 2-964301-1; TYCO p/n, plaqué or: 1-964301-3
25 - N 90684307 - contact plat 2.8mm pour fil 0.35-0.5mm² (female) -> TYCO p/n, plaqué étain: 964281-2; TYCO p/n, plaqué or:964281-4
25 - N 90684405 - contact plat 2.8mm pour fil 0.5-1.0mm² (female) -> TYCO p/n, plaqué étain: 964285-2; TYCO p/n, plaqué or:964285-4
26 - N 90684505 - contact plat 2.8mm pour fil 1.5-2.5mm² (female) -> TYCO p/n, plaqué étain: 964287-2; TYCO p/n, plaqué or:964287-5
Cosses 4.8mm (Standard Power Timer):
22 - N 10319103 - contact plat 4.8mm pour fil 0.5-1.0mm² (male) -> TYCO p/n, plaqué étain: 964309-1
23 - N 10319203 - contact plat 4.8mm pour fil 1.5-2.5mm² (male) -> TYCO p/n, plaqué étain: 964311-1
24 - N 10319303 - contact plat 4.8mm pour fil 4.0mm² (male) -> TYCO p/n, plaqué étain: 964313-1
27 - N 90732603 - contact plat 4.8mm pour fil 0.5-1.0mm² (female) -> TYCO p/n, plaqué étain: 969041-1
28 - N 90732703 - contact plat 4.8mm pour fil 1.5-2.5mm² (female) -> TYCO p/n, plaqué étain: 969043-1
29 - N 90696603 - contact plat 4.8mm pour fil 4.0mm² (female) -> TYCO p/n, plaqué étain: 969045-1
30 - N 90422102 - contact plat 4.8mm avec patte de retenue pour fil 6mm² (female)
Note:

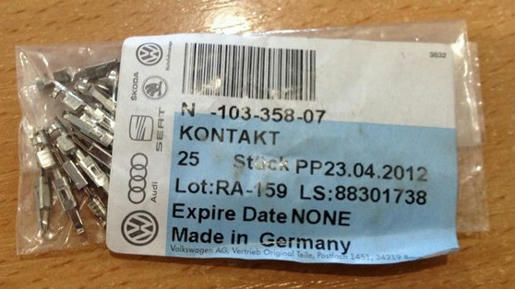

VW ne vends plus les cosses plaquées or. Les cosses plaquées étain sont disponibles en sachets de 25 pièces:
JOINTS DE FIL

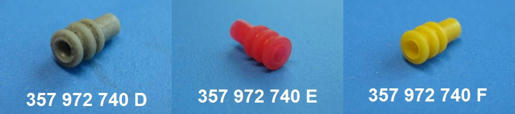

Joints de fil 3.9x7.8mm pour cosses 1.5mm:
357972740D - gris, pour fil 0.5-0.75mm² -> TYCO p/n: 963530-1
357972740E - rouge, pour fil 0.35-0.5mm² -> TYCO p/n: 964971-1
357972740F - jaune, pour fil 1.0mm² -> TYCO p/n: 964972-1

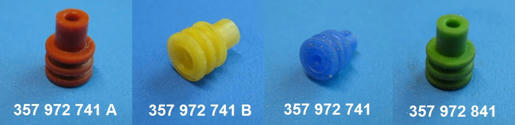

Joints de fil 5.6x7.8mm pour cosses 2.8mm:
357972741 - bleu, pour fil 0.35-1.0mm² -> TYCO p/n: 963294-1
357972741A - rouge, pour fil 1,5mm² -> TYCO p/n: 963293-1
357972741B - jaune, pour fil 1.5-2.5mm² -> TYCO p/n: 963292-1
357972841 - vert, bouchon -> TYCO p/n: 828922-1
Joints de fil 9.0x7.8mm pour cosses 4.8mm:
357972742A - blanc, pour fil 0.5-1.0mm² -> TYCO p/n: 963243-1
357972742B - rouge, pour fil 1.5-2.5mm² -> TYCO p/n: 963244-1
357972742E - bleu, pour fil 2.5-4.0mm² -> TYCO p/n: 963245-1
357972842 - noir, bouchon -> TYCO p/n: 100132-1
